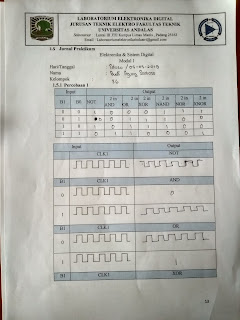

Pada praktikum kali ini, kelompok kami melakukan percobaan pada gerbang logika dasar. Input berasal dari switch B0 dan B1 yang nilainya dapat diubah-ubah antara 0 dan 1.

Berdasarkan tabel kebenaran pada gerbang NOT ,ia akan menghasilkan output yang berlawanan dengan input yang diberikan. Pada gerbang AND jika input yang diberikan salah satu atau keduanya bernilai 0 maka output yang dihasilkan akan bernilai 0. Pada gerbang OR output yang dihasilkan akan bernilai 0 jika kedua kondisi diberikan input 0. Pada gerbang XOR output yang dihasilkan bernilai 0 jika kedua input bernilai sama. Pada gerbang NAND output yang dihasilkan akan bernilai 0 jika kedua input bernilai 1. Pada gerbang NOR output yang dihasilkan bernilai 1 jika kedua input yang diberikan bernilai 0. Pada gebang XNOR output yang dihasilkan akan bernilai 1 jika input yang diberikan bernilai sama. Hal tersebut dapat dibuktikan pada data yang didapatkan. Dimana data yang didapatkan sama dengan table kebenaran yang telah ada. Jadi nilai pada AND akan berlawanan dengan NAND, nilai pada OR akan berlawanan dengan NOR, nilai pada XOR akan berlawanan dengan XNOR.

Setelah itu, switch B0 diganti dengan input clock dan pararelkan ke output H. Input yang diberikan itu yaitu clock serta nilai B1 yang diubah-ubah, output yang dihasilkan disini pada gerbang NOT sinyal yang dihasilkan berubah dari berubah-ubah menjadi 0. Pada gerbang AND sinyal yang dihasilkan jika B1 diberikan 0 maka sinyal akan berubah menjadi 0, namun jika B1 diubah menjadi 1 maka sinyal akan berbentuk sama. Pada gerbang OR jika B1 yang diberikan bernilai 0 maka sinyal yang dihasilkan akan berbentuk sama, beda halnya dengan B1 yang diberikan nilai 1,maka sinyal yang dihasilkan akan bernilai 1. Pada gerbang XOR jika dberikan B1 dengan nilai 1 maka sinyal yang dihasilkan akan mendahului sinyal awal sebesar 90 derajat, berbeda halnya dengan B1 yang bernilai 0, sinyal yang dihasilkan akan sama dengan sinyal awal. Pada gerbang NAND jika diinputkan nilai B1 yaitu 0 maka sinyal yang dihasilkan akan selalu bernilai 1, namun jika B1 bernilai 1 maka sinyal nya akan mendahului sinyal awal sebesar 90 derajat. Pada gerbang NOR jika diinputkan B1 bernilai 0 maka sinyal yang akan terbentuk akan mendahului sinyal awal sebesar 90 derajat, berbeda halnya jika B1 yang diberikan bernilai 1,maka sinyal yang akan terbentuk akan selalu bernilai 0. Pada gerbang XNOR jika diinputkan B1 dengan nilai 0 maka sinyal yang akan dihasilkan akan sama mendahului sinyal awal sebesar 90 derajat dari sinyal awal, berbeda halnya jika BI dengan nilai 1 maka sinyal output akan sama dengan sinyal awal. Dari percobaan ini dapat dibuktikan bahwa data yang didapatkan teliti dan akurat, dikarenakan data yang didapatkan sama dengan table kebenaran yang telah ada.
